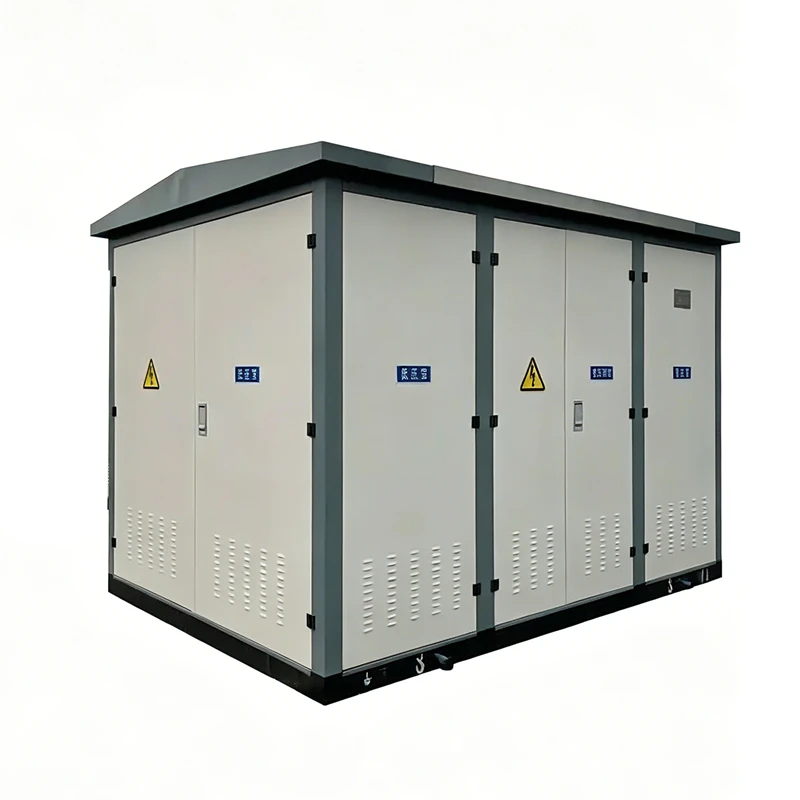

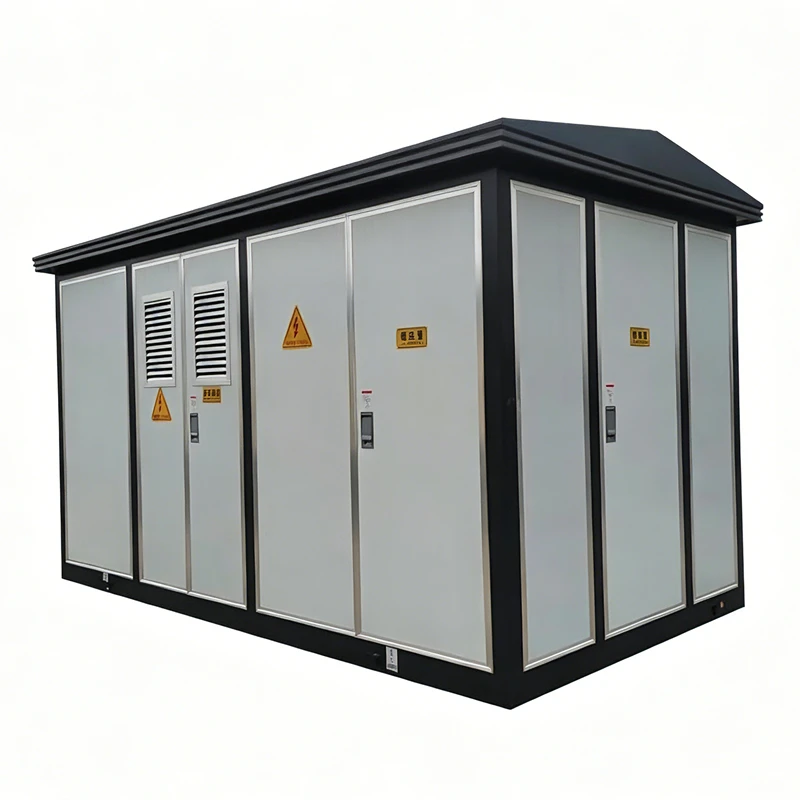

Сборная коробчатая подстанция ЕВРОПЕЙСКОГО ТИПА

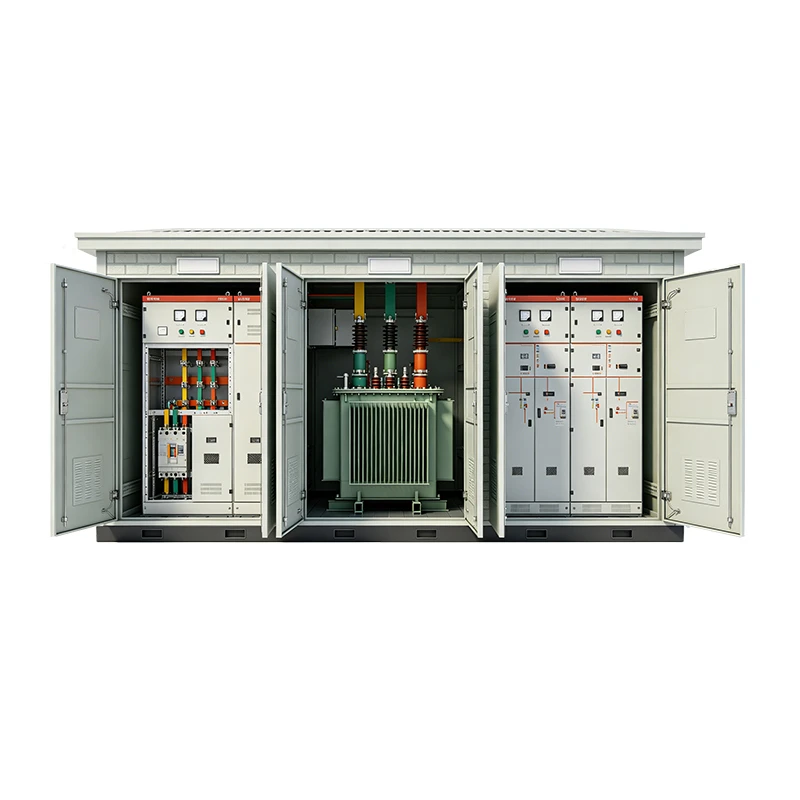

Подстанция коробчатого типа (также обычно называемая сборно-разборной подстанцией, компактной подстанцией или, в некоторой технической литературе, подстанцией-кабиной) представляет собой компактный блок распределения электроэнергии заводской сборки, который объединяет высоковольтное распределительное устройство, распределительный трансформатор и низковольтное распределительное оборудование в едином, защищенном от атмосферных воздействий стальном корпусе. Вместо строительства традиционного распределительного пункта из кирпича и строительного раствора, вся подстанция предварительно монтируется и тестируется на заводе, затем транспортируется на строительную площадку и устанавливается на простой фундамент - вот почему ее иногда называют контейнерной или сборно-разборной подстанцией.

Спросите сейчас Следующий продукт

Технические характеристики

Модель	Мощность (кВА)	Напряжение	Класс	Размеры (Д×Ш×В), мм
YBM-30	30	10 кВ-0,4кВ	IP33/IP54	2200 × 1500 × 2300
YBM-50	50			2200 × 1500 × 2300
YBM-80	80			2500 × 1600 × 2400
МБМ-100	100			2500 × 1600 × 2400
МБМ-160	160			2800 × 1800 × 2500
МБМ-200	200			2800 × 1800 × 2500
МБМ-250	250			3000 × 2000 × 2600
МБМ-315	315			3000 × 2000 × 2600
МБМ-400	400			3200 × 2200 × 2700
МБМ-500	500			3200 × 2200 × 2700
ИБМ-630	630			3500 × 2500 × 2800
ИБМ-800	800			3500 × 2500 × 2800
ИБМ-1000	1000			3800 × 2800 × 3000

Преимущества продукта

Компактность и экономия места

Компактные размеры благодаря интегрированному дизайну позволяют экономить более 60% пространства по сравнению с традиционными подстанциями и идеально подходят для городских объектов и объектов с ограниченной территорией.

Быстрый монтаж и доставка

Полностью собран и протестирован на заводе, требует лишь простого подключения на месте, что сокращает время строительства на 70%.

Высокая безопасность и надежность

Степень защиты IP54/IP65 со встроенной защитой от молний, перегрузки и короткого замыкания, что обеспечивает стабильную работу в суровых условиях.

Производственный процесс

Наша сборная коробчатая подстанция европейского типа использует стандартизированный, модульный и интегрированный производственный процесс в строгом соответствии с IEC 62271 и международными европейскими промышленными стандартами. подстанции.

Вся машина предварительно собрана и отлажена, что обеспечивает подъем и немедленное использование на месте, что значительно экономит время на строительстве и монтаже.

Прецизионная обработка листового металла

Многослойная антикоррозийная обработка и обработка поверхности

Согласование и сборка основных электрических компонентов

Герметизация и оптимизация структуры рассеивания тепла

Комплексная отладка и доводка

Процесс тестирования

Все сборные коробчатые подстанции европейского типа проходят 100% заводские испытания в соответствии с международными стандартами, которые охватывают конструктивные характеристики, электрические характеристики, безопасность и адаптируемость к окружающей среде.

Входной контроль сырья

Проверка работоспособности коробчатой конструкции

Полная проверка электрических характеристик

Повышение температуры и усиление; Испытание на рассеивание тепла

Испытание на вибрацию и имитацию транспортировки

Окончательная комплексная проверка на заводе-изготовителе

Часто задаваемые вопросы

Q: Каковы применимые сценарии для сборных коробчатых подстанций европейского типа?

Оно широко используется для распределения электроэнергии на открытом воздухе в жилых комплексах, городских муниципальных проектах, промышленных парках, строительстве автомобильных дорог, фотоэлектрических электростанциях, проектах по поддержке ветроэнергетики и на коммерческих площадях. Это основное интегрированное оборудование для распределения электроэнергии на открытом воздухе в европейских и глобальных инженерных проектах.

Q: Каким международным стандартам соответствует ваша коробчатая подстанция?

Наши коробчатые подстанции европейского типа полностью соответствуют международным стандартам IEC 62271, IEC 60076 и европейским спецификациям местных электросетей. Вся продукция соответствует стандартам экспортного контроля и может беспрепятственно проходить приемку проекта и таможенное оформление.

Q: Какой степенью защиты и антикоррозийными свойствами обладает оборудование?

Стандартная степень защиты - IP33D, а дополнительная - IP54. Корпус коробки защищен от коррозии многослойным электростатическим напылением, которое обеспечивает водонепроницаемость, пыленепроницаемость, защиту от ультрафиолета и соли. Срок службы на открытом воздухе может достигать более 20 лет.

Q: Предварительно ли установлено и отлажено оборудование? Как насчет цикла установки на месте?

Все коробчатые подстанции полностью собраны и электрически отлажены на заводе-изготовителе. Для строительства на месте требуется только крепление фундамента и подключение кабеля, что позволяет завершить передачу электроэнергии за 1-2 дня, значительно экономя время и трудозатраты на строительство на месте по сравнению с традиционной подстанцией.

Q: Можете ли вы поддерживать индивидуальную мощность, напряжение и внутреннюю конфигурацию?

Да. Мы поддерживаем полную настройку номинальной мощности, соотношения напряжений, конфигурации высокого и низкого напряжения, режима защиты, размера и цвета корпуса. Он может быть адаптирован в соответствии с чертежами заказчика и местными стандартами электросетей для удовлетворения индивидуальных инженерных потребностей.

Q: Адаптируется ли продукт к высокой температуре, высокой влажности и суровым условиям на побережье?

Абсолютно. Оптимизированная структура рассеивания тепла и полностью герметичная водонепроницаемая и влагонепроницаемая конструкция в сочетании с высококачественной влагонепроницаемой и изоляционной конфигурацией TQ2. Он может стабильно работать при высокой температуре, высокой влажности, в условиях дождя и прибрежных соленых брызг, а также обладает высокой адаптируемостью к окружающей среде.

Q: Есть ли у вас опыт экспорта и проектных поставок в Европу, Юго-Восточную Азию и другие регионы?

У нас богатый опыт экспорта коробчатых подстанций во многие страны Азии, Европы и Африки. Мы знакомы с местными сетевыми стандартами, требованиями к приемке проектов и процедурами таможенного оформления экспорта, а также можем предоставить профессиональное дистанционное техническое руководство и полный комплект сопроводительных документов по проекту.

Q: Какова гарантия на вашу продукцию и послепродажное обслуживание?

Мы предоставляем бесплатную гарантию сроком на 2 года и профессиональную техническую поддержку на протяжении всей жизни. В случае возникновения проблем с качеством продукции в течение гарантийного срока мы предоставляем бесплатную замену и техническое обслуживание. Мы предоставляем круглосуточное послепродажное обслуживание в режиме онлайн для своевременного решения проблем с эксплуатацией и техническим обслуживанием клиентов.
